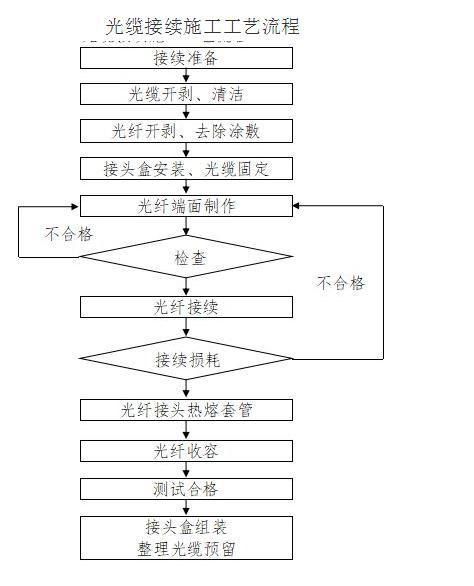

　　非金屬光纜接續施工工藝流程

　　1接續準備

　　清理場地，準備好儀表、工具等，清潔熔接機，安裝非金屬光纜接頭盒。

　　2開剝非金屬光纜

　　首先用斷線鉗剪除兩端非金屬光纜頭5～10米，再用環剝器開剝兩端非金屬光纜護套≥1.8米，再用棉紗酒精、丙酮擦拭光纖束管，然后將非金屬光纜固定在接頭盒兩端，再用切割刀開剝光纖束管。

　　3光纖接續

　　擦拭裸纖，用光纖剝線鉗在光纖端頭3—5cm去除光纖一次、二次涂敷層并用丙酮將接續光纖擦拭干凈，用光纖切割器制作端面，端面角控制在0.5度以下，端面不合格時須重新切割，接續過程中注意清潔；將切割好的光纖放入熔接機進行待接續，在顯示屏上從X、Y、Z三個方向觀察端面是否合格，不合格時重新切割，監視光纖熔接推定值及仔細觀察接續圖像有無缺陷，如不合格則重新制備光纖端面，再次接續，直到合格為止。接續時，在測試點，測試人員用OTDR監測光纖熔接損耗值。將接續好的光纖用熱熔管補強保護，接續測試完成后進行光纖收容并再次測試，合格后安裝接頭盒，接頭盒內壁、密封條、槽等用酒精擦拭干凈，并嚴格按操作規程進行。

　　接續損耗：在OTDR監測下進行，接續點平均損耗值控制在0.04dB以下，非金屬光纜引入通信站后，按電氣化區段要求，絕緣方式采用絕緣節，并終端于ODF架終端盒。

　　4光中繼段測試

　　用光源、光功率計對每段非金屬光纜中光纖的1550nm、1310nm波長全程損耗值進行測試并作好記錄。

　　用OTDR光時域反射儀對每段非金屬光纜中光纖，依次使用1550nm、1310nm波長進行全程衰耗、衰減系數，S、R點間的最大離散反射系數，S點的最小回波損耗，全程光纖融接點是否有損耗值超標點，并將后向散射信號曲線存盤作為竣工資料的組成部分移交。
